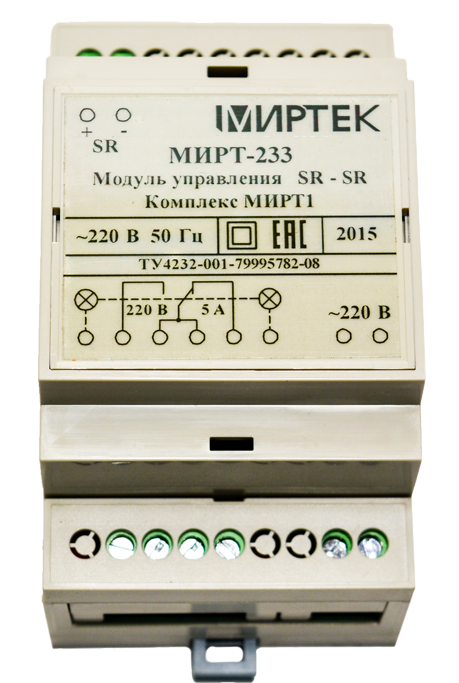

МИРТ-233

Компактное исполнение

Простота наладки

Полная совместимость со счетчиками МИРТЕК

Высокая надежность устройства

На вход МОДУЛЯ подается управляющий слаботочный сигнал типа «сухой контакт» или «открытый коллектор/сток» с других устройств телемеханики комплекса МИРТ1 или со счетчика электроэнергии со встроенным слаботочным реле сигнализации. Для подключения выходов «открытый коллектор/сток» необходимо соблюдение полярности. Питание входа осуществляется от внутреннего источника питания МОДУЛЯ.
На выходе МОДУЛЯ имеется одна группа переключающих контактов реле, гальванически изолированных от питающей сети и других внутренних цепей МОДУЛЯ. Нагрузочная способность группы переключающих контактов: номинальное напряжение 220В, максимальное напряжение 265В, максимальный ток 5А. При появлении на входе «SR» замкнутого состояния (<200 Ом) выходное реле производит переключение контактов. При наличии на входе «SR» разомкнутого состояния (> 50 кОм) реле приходит в исходное состояние.




ДОКУМЕНТАЦИЯ



Паспорт МИРТ-233
